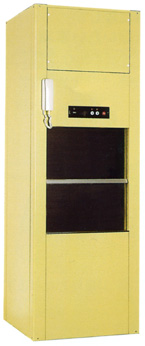

スペースをとらないサイズはもちろん、合理的な設計や量産化による据付工事の簡易化やコストダウン、ワンタッチの簡単な操作で、いろいろコンパクトなエレベーターです。 |
|
|
|
|
|
|
|
|
●合理的な設計と標準化による量産により、コストダウン・据付工事の簡易化を実現しました。
●工場で製作、現地組立方式で、現場工事期間が短く業務・作業の邪魔になりません。
●機械を高度化し、ワンタッチ運転で操作も簡単、便利に。
●単相100ボルト電源で使用できます。
●カゴ室および扉にステンレスを使用、いつまでも衛生的です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■標準仕様 |
|
|
|
|
|
|
|
|
型式 |
積載量 |
速度 |
本体重量(kg) |
電動機 |
出入口
|
カゴ内寸法
(W×D×Hmm) |
昇降路(A×Bmm) |
SC-400 |
30kg |
(50Hz)20m/min(60Hz)25m/min |
340kg |
100V400W
200V400W |
一方向
貫通口
L方向 |
400×400×650 |
570×570 |
SC-500 |
40kg |
390kg |
500×500×650 |
670×670 |
SC-600 |
50kg |
430kg |
600×600×650 |
770×770 |
SC-700 |
60kg |
500kg |
700×700×750 |
870×870 |
|
|
|
|
■下記の事項をご留意下さい
●次の工事は現地での施工が必要です。
動力線(200/220V、100V)引込み、接地線の引込み、1F床仕上げ、2F床の切抜きと仕上げ
●耐火構造が必要な場合は、別途ご相談下さい。
●インターホンはオプションとなっております。
●同一階L方向はできません。 |
|
|
|
